Nature Communications: Laserquelle für Biosensoren

Forscher des KIT integrieren erstmals organische Laser auf Silizium-Photonik-Chips – Publikation in Nature Communications

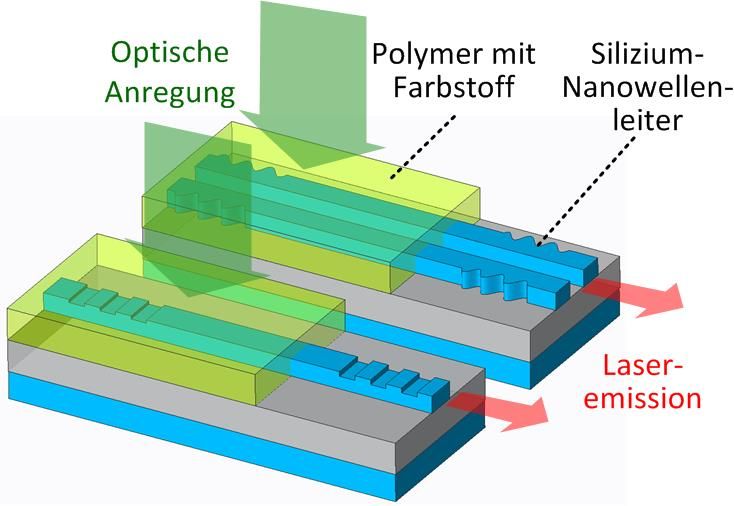

Organischer Laser auf einem Silizium-Photonik-Chip: Eine optische Anregung von oben führt zu Laserlicht im Wellenleiter. (Bild: KIT)

In der Nanophotonik ist eine Neuheit gelungen: „Dies ist das erste Mal, dass organische Laser auf einem Silizium-Photonik-Chip realisiert wurden“, berichtet Christian Koos, der am Institut für Photonik und Quantenelektronik (IPQ) und am Institut für Mikrostrukturtechnik (IMT) des KIT forscht.

Dieser Ansatz eröffnet ein enormes Potenzial für kostengünstige Biosensoren, die wie heutige Blutzucker-Messstreifen einmalig und ohne Sterilisationsaufwand in der patientennahen Diagnostik verwendet werden könnten. In der Zeitschrift Nature Communications stellen die Forscher nun den neuen Laser vor.

Die Antwort auf ein bisher ungelöstes Problem

Eine der wesentlichen Herausforderungen bei der Realisierung optischer Mikrochips besteht darin, eine Vielzahl verschiedener Bauteile kostengünstig auf einem gemeinsamen Substrat zu integrieren. Seit einigen Jahren ist es möglich, optische Bauelemente aus Silizium herzustellen. Diese sogenannte Silizium-Photonik greift auf hochentwickelte nanotechnologische Fertigungsprozesse der Mikroelektronik zurück und ermöglicht es damit, leistungsfähige photonische Bauteile in großen Stückzahlen und zu günstigen Kosten herzustellen. Solche Bauteile, deren Größe nur noch Bruchteile von Mikrometern betragen, können nicht nur dazu beitragen, die Informationstechnik energieeffizienter zu machen, sondern eignen sich auch sehr gut für kompakte Biosensoren.

Lichtquellen auf dem Chip zu realisieren war bisher ein ungelöstes Problem, da sich der Halbleiter Silizium aufgrund seiner elektronischen Struktur kaum als Lichtemitter eignet – beim Übergang von Elektronen zwischen energetisch unterschiedlichen Zuständen wird die freiwerdende Energie bevorzugt als Wärme und nicht als Licht abgegeben.

Einsatz direkt am Patienten oder in Arztpraxen möglich

Forscher des KIT haben nun eine neuartige Klasse von Lasern im Infrarotbereich entwickelt. Sie kombinieren dazu Silizium-Nanowellenleiter mit einem Polymer, dem ein organischer Farbstoff beigemischt ist. Die Energie zum Betrieb dieses „organischen“ Lasers wird von oben, senkrecht zur Chip-Fläche, mit einer gepulsten Lichtquelle zugeführt. Das entstehende Laserlicht wird direkt in einen Silizium-Nanowellenleiter eingekoppelt. Es gelang den Forschern, gepulste Laserstrahlung mit einer Wellenlänge von 1.310 Nanometern und einer Spitzenleistung von mehr als 1 Watt auf einem Chip zu erzeugen.

Die Bauteile könnten unter anderem Biosensoren mit einer Vielzahl integrierter Laserlichtquellen ermöglichen, deren Wellenlänge auf den speziellen Anwendungsfall angepasst ist. Solche Chips enthalten Sensoren, die medizinisch relevante Substanzen messen. Um Kontaminationen zu vermeiden, ist es vorteilhaft, diese Chips möglichst kostengünstig herzustellen und nur einmal zu verwenden. Das ermöglicht den Einsatz direkt am Patienten oder in Arztpraxen (Point-of-care-Diagnostik).


Veröffentlichung in der Nature Communications: Dietmar Korn, Matthias Lauermann, Sebastian Koeber, Patrick Appel, Luca Alloatti, Robert Palmer, Pieter Dumon, Wolfgang Freude, Juerg Leuthold & Christian Koos: Lasing in silicon-organic hybrid waveguides. Nature Communications, 2016. DOI: 10.1038/ncomms10864


Weitere Informationen in der Presseinformation


or, 07.03.2016
